淺談cnc加工中心組成結構

從傳統行業的角度來看，數控加工中心在鋁零件加工中起著非常重要的作用。華南、華東地區有數十萬臺數控加工中心，需求逐漸增加，不可或缺，這些以數控加工為榮的精密加工模式，效率高，精度好。

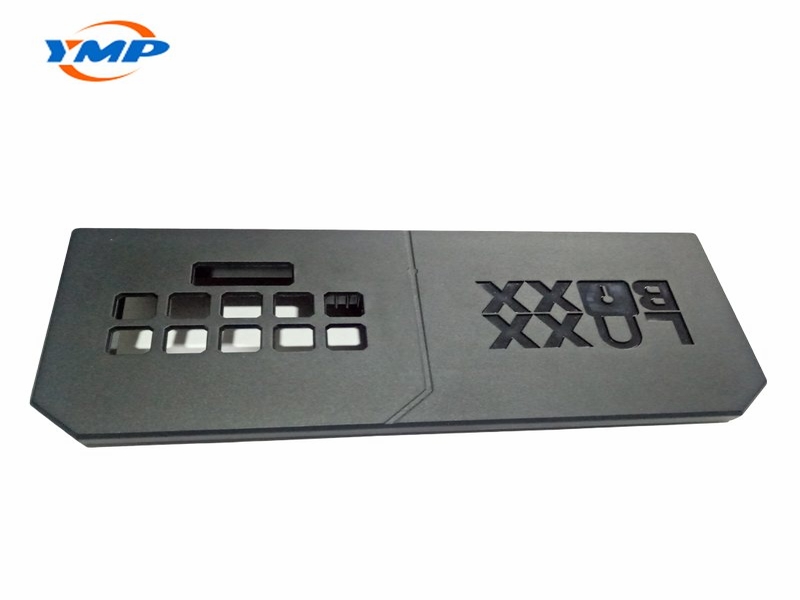

精密配件高速cnc加工

讓我們來看看深圳一鑫精密數控加工中心的結構。

一、數控加工中心的基本組成:

其數控加工的主要結構基礎由床身、立柱和工作臺組成，主要承受加工中心的靜載荷和加工時產生的切削載荷，因此必須有足夠的剛度。這些大塊可以是鑄鐵或焊接鋼結構。它們是加工中心中體積和重量最大的零件。

二、數控加工中心主軸部分:

主軸可以包括主軸箱、主軸電機、主軸和主軸軸承。主軸的啟動、停止和變速都由數控系統控制，安裝在主軸上的刀具參與切削運動，是切削的動力輸出部件。是加工中心的關鍵部件，決定著加工中心的加工精度和穩定性。

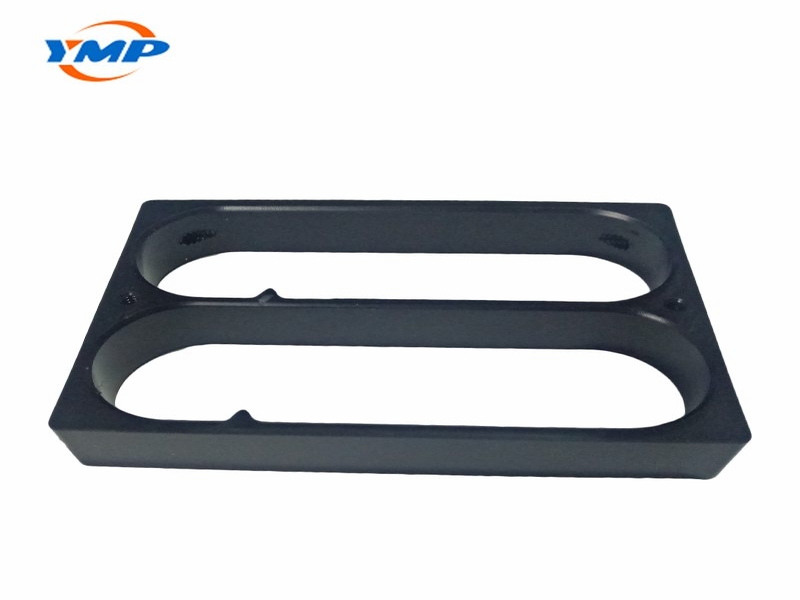

cnc拋光機加工精密鋁合金零件

三、數控加工中心自動換刀系統:

它由刀庫、機械手和驅動機構組成。當需要更換刀具時，數控系統給出指令，機械手(或通過其他方式)將刀具從刀庫中取出，放入主軸孔中。它解決了工件一次裝夾后多工序連續加工中，工序間刀具的自動存儲、選擇、運輸和交換的任務。刀庫(刀盤)是用于存放加工中使用的所有刀具的裝置。刀庫包括盤式和鏈式，容量從幾個到幾百個不等。根據刀庫和主軸的相對位置和結構，刀臂的結構也有多種形式，如單臂式和雙臂式。一些加工中心直接利用主軸箱或刀庫的運動來更換刀具，而不是刀具臂。

四、數控加工中心數控系統:

加工中心的數控部分由CNC裝置、PLC、伺服驅動裝置和操作面板組成。

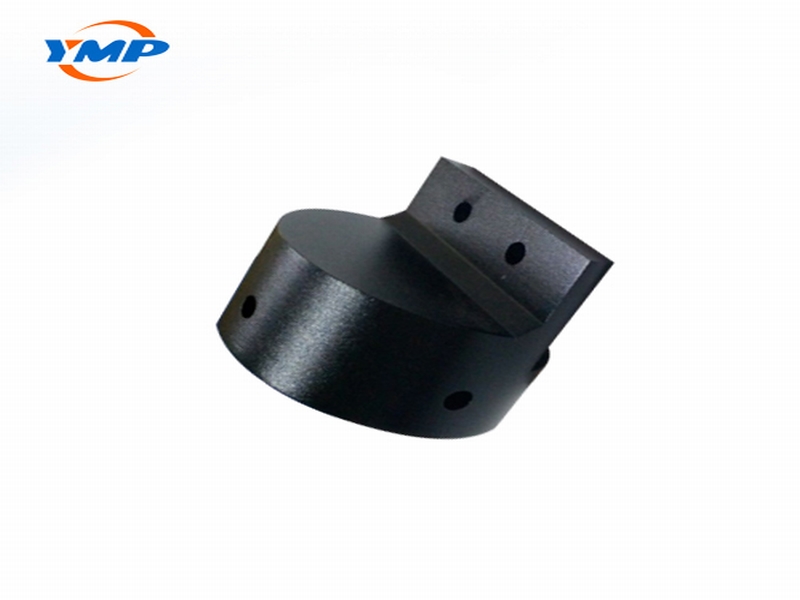

鹽城機械加工廠定做零件

五、數控加工中心輔助設施:

包括潤滑、冷卻、排屑、保護、液壓、氣動和檢測系統。雖然這些裝置不直接參與切削運動，但它們在保證加工中心的加工效率、加工精度和可靠性方面起著作用，因此它們也是加工中心不可或缺的零件。

六、數控加工中心自動托盤交換系統:

在數控加工中心，我們實現自動化或進一步縮短非加工時間，并使用多個自動交換工作平臺來預留工件。當一個工件安裝在工作平臺上加工時，另一個或幾個工作平臺也可以裝卸其他零件。在一個工作平臺上加工零件時，自動交換工作平臺加工新零件，可以減少輔助時間，提高加工效率。

附近數控車床加工工廠定做零件

以上就是數控加工中心的六大結構部件，組成了數控加工中心組，可以實現各種鋁零件的無人化加工，快速提高鋁零件的精度，減少數控加工誤差，保證人身安全，實現企業的最大化。深圳市華晨鑫科技有限公司是一家專業從事數控加工的制造商。公司秉承“誠信”的原則，服務新老客戶，特別推出新活動。歡迎咨詢。
